Сальники (манжеты армированные) — описание и размеры

Манжеты армированные (сальники) работают в минеральных маслах, воде при избыточном давлении до 0,05 МПа или 0,1 МПа в зависимости от вида резины и скорости вращения до 20 м/с.

Сравнительная таблица свойств резин:

	Манжеты производства Россия ГОСТ 8752-79	Манжеты производства Китай ISO 6194-1:2007
	Нитрил бутадиен каучук	NBR-70 (нитрил бутадиен каучук)	FKM-75 (фторкаучук)
Твердость по Шору А (усл. ед.)	65-85	70	75
Температурный режим	-45°С до +100°С	-40°С до +100°С (кратковременно до +120°С)	-20°С до +200°С (кратковременно до +250°С):
Рабочее давление	до 0,05 МПа		до 0,1 МПа
Отличия	В сравнении с другими эластомерами NBR отличаются более высокими твёрдостью и устойчивостью к истиранию. В обозначении российских манжет указывается диаметр вала и наружный диаметр манжеты. В обозначении китайских манжет указывается внутренний и наружный диаметр манжеты.		Благодаря содержанию фтора имеют высокую термостойкость, негорючесть и стойкость к агрессивным средам. Обладают устойчивостью к старению, атмосферостойкостью, антикоррозийностью, низкой адгезией, неподверженностью воздействию факторов химического и биологического характера, малой пористостью.
Недостатки	При температурах выше 80°C ускоряется старение, материал твердеет и становится хрупким. Обладает низкой устойчивостью к озону, погодным условиям и старению.		К недостаткам относят выделение вредных соединений при повышении температуры свыше +300оС.
Устойчивость к следующим	Минеральным маслам, эмульсиям и смазкам, разбавленным кислотам комнатной t, воде при t ниже +100°С.		Минеральным и силиконовым маслам и смазкам, пропану, бутану, бензолу, толуолу, бензину и нефтепродуктам, кислотам, щелочам, сжатому воздуху, озону, ультрафиолетовым лучам и кислороду.
Не устойчивы (или низкоустойчивы) к следующим	Бензину (выдерживает кратковременный контакт, либо незначительное попадание), некоторым полярным органическим растворителям (таким как кетоны и ароматические соединения), простым и сложным эфирам, сильным кислотам, озону, тормозным жидкостям, хлорированным углеродам.		К простым и сложным эфирам, флюсовой и муравьиной кислоте, аммиаку, ацетону, перегретому водяному пару и другим подобным веществам.

Фторкаучук (FKM) подходит для сред с высокой температурой, высоким давлением и высококоррозионными химическими средами, особенно в областях с чрезвычайно высокими требованиями к уплотнению, таких как аэрокосмическая, нефтехимическая промышленность и автомобильные двигатели.

Бутадиент нитрильный каучук (NBR) подходит для сред с умеренными температурами и умеренной химической коррозией, особенно с высокими требованиями к маслостойкости, например, в автомобильной промышленности и в общем механическом оборудовании. Он обладает превосходными характеристиками по устойчивости к износу и механической усталости.

Таким образом, если рабочая среда имеет более высокие температуры или сложные химические среды, лучшим выбором будет FKM, а в менее требовательных и экономически чувствительных применениях NBR обеспечит хорошее соотношение цены и качества.

Пример условного обозначения манжет производства Китай:

Пример условного обозначения: 2-dxD, где
d – внутренний диаметр манжеты (мм)
D - наружный диаметр манжеты (мм)
VC – тип манжеты, рабочая кромка без пружины
TC – тип манжеты, с грязезащитной кромкой и пружиной

Пример условного обозначения манжет производства России:

1.2 или 2.2-30х56х10 (236-1029240-Б лев. или прав.) ГОСТ 8752-79, где
1 - тип манжеты (1 - без пыльника; 2 - с пыльником)
2 - исполнение манжеты (1 - с рабочей кромкой, полученной механической обработкой; 2 - с формованной рабочей кромкой)
d = 30 диаметр вала (мм)
D = 56 наружный диаметр манжеты (мм)
236-1029240-Б -шифр детали
лев. – гидродинамическая поверхность рабочей кромки (направление левое)
прав. - гидродинамическая поверхность рабочей кромки (направление правое)

Манжеты типов 1.1 и 2.1 (т.е. с рабочей кромкой, полученной после формования дополнительной механической обработкой) на данный момент не выпускаются.

Размер манжеты	Толщина металла каркаса манжеты, мм	Примечание
мин. до 50х70	0,8	Толщина может варьироваться в зависимости от конструкции манжеты
60х85 до 100х125	1,0-1,2
свыше 100х125	1,5-2,0

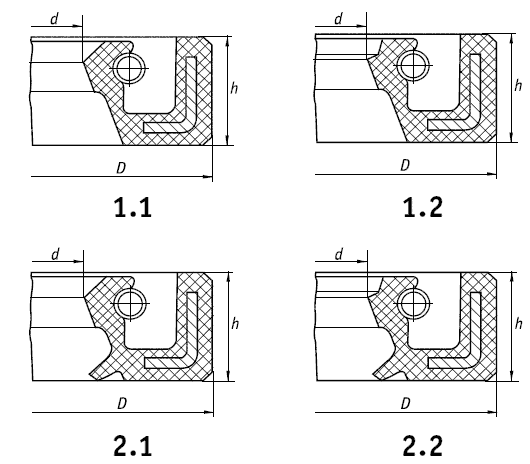

Профили армированных манжет производства России:

1 - тип манжеты (1 - без пыльника; 2 - с пыльником)
2 - исполнение манжеты (1 - с рабочей кромкой, полученной механической обработкой;
2 - с формованной рабочей кромкой)

Основные типы корпуса и конструкции армированных манжет производства Китай:

	Конструкция внешнего диаметра	B2	B	BR	C	A2
Тип рабочей кромки		Экономичная конструкция. Открытый металлический каркас для стандартного применения	Металлический каркас с обрезиненной внутренней стенкой для дополнительной защиты	Металлический каркас с обрезиненной передней частью (носком) для улучшения герметичности по внешнему диаметру	Полностью обрезиненный металлический каркас для лучшей герметизации	Металлический каркас с внутренним металлическим кольцом (вкладышем) для повышенной жесткости конструкции
S	Для работы в условиях без давления и при сильном загрязнении пластичной смазкой
T	Для работы в условиях без давления и при сильном загрязнении пластичной смазкой. Легкий режим работы, исключающий попадание загрязняющих веществ
V	Экономичный вариант для удержания консистентных (пластичных) или вязких смазок
K	Экономичный вариант для удержания консистентных (пластичных) или вязких смазок. Легкий режим работы, исключающий попадание загрязняющих веществ
WP	Грязесъемная кромка для очистки поверхности в гидравлических цилиндрах

Свойства основных каучуковых вулканизаторов		NBR	SILICON	FKM
Марка резины		Бутадиен-нитрильный каучук	Силиконовый каучук	Фторкаучук
Механические характеристики при комнатной температуре	Прочность при разрыве
	Удлинение при разрыве
	Эластичность при отскоке
	Сопротивление разрыву
	Стойкость к истиранию
Остаточная деформация при сжатии	При длительном испытании с воздействием высокой температуры
	При комнатной температуре
При длительном испытании с воздействием высокой температуры	Морозостойкость до... °С	-50	-60	-30
	Максимальная рабочая температура до... °С	110	210	250
Стойкость против	Бензин	нет данных
	Минеральное масло при 100 °С
	Кислоты (водные растворы неорг.кислот при комнатной температуре)
	Щелочи (водные растворы неорг.щелочей при комнатной температуре)
	Вода (при 100 °С, дистиллированная)
	Атмосферные условия и озон

Таблица применяемости армированных манжет

Размер	Применяемость: марка, модель	Место установки	Обозначение по каталогу запчастей
8х16х7	Карпаты, Дельта	Рычаг сцепления	Ш50-1602040
12х25.1х7	Урал	Педаль и рычаг КП	6204017
13х26х8	ЗИЛ-4314	Ограничитель поворотов	130-1110994
14.1х22.15х5	Таврия	Рулевой вал	1102.3401027
15х30х7	Урал, Днепр	Распредвал	72.01124; 6201124
15х35х7	Карпаты, Дельта	Коленвал	Ш50-1009048
1.2-16х30х7	ЯМЗ, Д21А1, Т150, ВАЗ-2108, Ока, Днепр, К-700, БелАЗ, НШ-10	Привод маслозакачивающего насоса, шток выбора передач, педаль переключения КП, насос топливный	2108-1703042; МТ-804130; 240-1021090
17х30х7.5	ИЖ-П, ИЖ-Ю	Коленвал, правый	ИЖ-49, сб.1-30-30
1.2-17х32х7	ЯМЗ, МАЗ, ПТЗ, ЛАЗ	Манжета двигателя/водяной насос	2361307090
17х47х10	Восход	Коленвал, правый	124.000.107.301
18х34.8х9	Лодочный мотор «Нептун»	Коленвал, правый	160.2592
18.7х40х8	Ока	Первичный вал КП	1111-1701043
19х35х7	Минск	Ступицы колес	3.112-31176
19.3х37х10	ВАЗ-2101…-07,-2121	Рулевой вал	2101-3401026
20х32х6	Восход	Вал кикстартера	073.000.107.801
20х32х7	Газель	Рулевой вал	3302-3401022
20х34х8.5	Днепр	Вал кикстартера	75004122
20х35х10	Волга, ГАЗ-3307	Рулевой вал	63А-4207115
20х40х10	Урал, ЮМЗ-6Л, Т-40М, Т-25, ЛТ-72 Б, КС-4361А, Т-150, МСН-10, Д-65, Д-440, СМД-14/18...20/60/62/70/72, Д-240...243	Водяной насос и вентилятор, насос топливный распределительный односекционный 54.1111004-50, коробка перемены передач, вал коленчатый, механизм кривошипно-шатунный Д144-1000120-10, вал кикстартера	ИМЗ-8,101040-48
2.2-20×42×10	ЯМЗ, КамАЗ, ЛиАЗ, ЗИЛ, ЛАЗ	Крышка подшипника ТНВД, привод агрегатов, установка картера маховика, вентиляция картера двигателя, насос топливный высокого давления	236-1111186-А3
21х32х7	Карпаты, Дельта	Вторичный вал КП	Ш50-1701160
22х34.5х6	КаМАЗ	Угловой редуктор РУ	864113
23х35х6	ЗАЗ, ЛуАЗ, Москвич-412	Рулевой вал, вал сошки	965-2403100
23х36.5х6.5	ИЖ-», ИЖ-Ю	Ступицы колес, вал кикстартера ИЖ-П	ИЖ-56 сб. 4-27
24х40х7	Таврия	Первичный вал КП	245.170112
24х42х7	АЗЛК-2141	Первичный вал КП	2141-1701033
24х45х10	ЗАЗ, ЛуАЗ	Первичный вал КП	968-1601298
2.2-24×46×10	ЯМЗ, МАЗ, ПТЗ	Вал привода ТНВД	236-1029240; 120-3509078-В1
24х46х11	ЗИЛ-4314	Компрессор	120-3509070
25х38х8	Урал, Днепр	Ступицы колес	6206162-01
1.2-25х42х10	ЯМЗ, МАЗ, ЛуАЗ, А-01, Т-150К, Д-440, К-700, МТЗ, ЮМЗ, Т-28, ДТ-75	Водяной насос, полуоси	240-1307090, 969М-2303100
2.2-25x42х10	ЯМЗ, МАЗ, А-01, Т-150К, Д-440, К-700, МТЗ, ЮМЗ, Т-28, ДТ-75	Водяной насос и первичный вал	240-1307090
25х45х8	ВАЗ-2108	Ступицы колес	2108-1701043
25х52х6.5	М. ИЖ-Ю	Коленвал промежуточный	ИЖ-Ю сб.1-14-11
25х52х10	М. ИЖ-Ю	Коленвал, левый	ИЖ-Ю сб.1-49
25х52х20	М. ИЖ-П	Коленвал, левый	ИЖ-П сб. 1-40-3
25х62х8	М.ЯВА-638	Коленвал, левый	273521000917
26х38х7	ЗАЗ-968	Полуось	966-2403100
26х47х10	Восход	Ступицы колес
27х40.25х7	Восход	Вторичный вал КП	124.000.192.601
28х42х7	ВАЗ-2108, Ока	Коленвал передний, распредвал	2108-1005034
2.2-28×45×10	ЯМЗ, КамАЗ, ЛиАЗ, ЛАЗ, ЗИЛ	ТНВД, муфта опережения впрыска топлива	33-1121067-01
28х47х8	ВАЗ-2101…-07,-2121	Первичный вал КП	2101-1701043
28.6х43х10	ВАЗ-2101…-07,-2121	Вал сошки	2101-3401023
30х45х8	ВАЗ-2101…-07,-2121	Полуось заднего моста	2101-2401034
30х47х10	ЗАЗ	Картер сцепления	965-1601298
30х50х9	Москвич-412 ИЖ	Первичный вал КП	412-1701033
30х52х8	ЯВА-638	Коленвал, правый	274521008517
1.2-30x52х10	ЯМЗ, МАЗ, ЯВА-638, А-01, Д-65, Д-240/242/ 243, Т-25/40, ПАЗ, СМД-14/18/20/22/24/60/62	Распределитель ГУРа, вторичный вал КП	5336-3416049; 273521008617
32х45.1х8	Урал, Днепр	Первичный вал КП	7204151, 6204152
32х50.5х12	УАЗ	Кулак шарнира переднего моста	69-2401034
2.2-32x52х10	ИЖ-2126 ОДА	Задняя крышка КПП	2126-1701210
33х44х10	Волга, УАЗ	Вал сошки	20-3401023-Б
33.4х49.25х9	Москвич-412, ИЖ	Удлинитель КП, внутренний	402-1701210-04
33.4х49.25х9.5	Москвич-412, ИЖ	Удлинитель КП, наружный	400-2402052-05
34х48х10	ГАЗ-3307	Вал сошки	53-3401023
34х49.4х8	Урал, Днепр	Вилка кардана	7205033
35х48х7	Волга; Газель	Первичный вал 5-ступ. КП	31029-1701043
35х52х9	ИЖ; СЗД	Вторичный вал КП	ИЖ-49, сб.1-47-1
35х57х9	ВАЗ-2108, Ока	Полуоси приводов, правый	2108-2301034
35.8х68х12	ВАЗ-2101…-07,-2121	Фланец хвостовика ГП	2101-24002052-01
35.8х68х12	Нива	Фланцы переднего редуктора и КП	2121-2302052
36.7х48х8	Урал, Днепр	Вторичный вал КП	6204157
38х52х7	Таврия; Ока	Ступицы задние	1102.3104035
38х52х10	Волга; Газель	Удлинитель КП	24-1701210
38х56х10	ВАЗ-2101…-07,-2121	Коленвал передний	2101-1005034
2.2-38×60×10	ЯМЗ, МАЗ, УралАЗ, ПТЗ, ЛАЗ	Первичный вал КПП, привод вентилятора, коробка передач	210-1701230
40х57.15х10	ВАЗ-2101…-07,-2121	Ступицы передние	2101-3103038
40х58х9	ЗАЗ-968	Ступицы передние	966-3103035
40х60х10	Таврия	Полуоси приводов	245.230308
41х56х9	АЗЛК-2141	Фланцы приводов	2141-2303034
41.2х55.7х9	Москвич-412, ИЖ	Полуось заднего моста	400-2401034-05
42х55.7х10	Москвич-408, -2138	Коленвал, передний	407-1005034
42х58х10	ЗИЛ-4314	Первичный вал КП	309827-П
1.2-42x62х10	МАЗ, ЗИЛ, ПАЗ, ГАЗ-3306, 3309, 3310, 4301, ЛуАЗ, ЗАЗ, СЗД	Первичный вал КПП, ступицы	309827-П; 965-3104034
2.2-42x62х10	Москвич, ИЖ	Коленвал	412-1005034
2.2-42×64×10	ЯМЗ, МАЗ, УВЗ, ЛАЗ, ВЭКС, ТМЗ	Сальник первичного вала КПП, муфта сцепления, картер коробки передач	236-1701230А2; 236-1701230
42х68х10	УАЗ	Фланцы хвостовиков ГП и РК	20-1701210
42х75х10	Волг»; Газель	Фланец хвостовика ГП	12-2402052-Б1
43х65х8	Москвич-412, ИЖ	Ступицы передние	402-3103035
1.2-45x65х10	ЯМЗ, МАЗ, ЛАЗ, КРАЗ, ДТ-75, МТЗ, Т-90, Т-150, Т-25	Рулевой механизм	64229-3401081
1.2-50x70х10	Трактор, МТЗ, Урал, ЛиАЗ, Амкодор, А-01, Д-440, Д-65, Т-40, Т-28, ЮМЗ, СМД, ДТ-75, К-702, ТТМ-3902 "Тайга", КС-35715, ФД-500, БелАЗ, ДС-143А, КС-3577	Редуктор отбора мощности, установка гусеничного хода, редуктор угловой, рулевой механизм, установка шнека, привод насосов, коленвал	7201025
2.2-50x70х10	ЗИЛ, МТЗ, Амкодор, БелАЗ, А-01, Д-440, Д-65, Т-40, Т-28, ЮМЗ, СМД, ДТ-75, К-702, ЗИЛ-5301, ДС-143А,КС-35715, Т-150, МСН-10, Полуприцеп 93384А-10, КС-4361А	Коленвал, редуктор отбора мощности, привод насосов, гидромуфты привода хода, установка шнека, система питания	240-1002055
50х76х9.5	ГАЗ-3307	Вторичный вал КП	51-1701211
50х80х10	Газель	Ступицы передние	3302-3103038
52х72х10	Волга	Полуоси и ступицы	12-2401060-Б
54х82х10	ГАЗ-3307	Фланец хвостовика ГП	51-2402067
55х70х8	Волга, Газель	Коленвал, передний	406.1005034
1.2-55x80х10	ГАЗ, УАЗ, ВОЛГА, А-01, Д-440, Д-65, ДТ-75, МТЗ, Т-28, ТТМ-3902 "Тайга", КАВЗ-685	Коленвал, передача главная, блок и головка блока цилиндров	21-100503201; 51-1005034-А2
55.3х76х8	КаМАЗ	Вал сошки	864190
56х73.15х10	Нива	Ступицы передние	2121-3103038
56х82х10	ЗАЗ	Коленвал, передний и задний	965-1005033
60х80х10	КаМАЗ	Коленвал, передний и задний	864158
1.2-60x85х10	УАЗ, СМД, Т-40, МТЗ, ЮМЗ, К-700, Амкодор-91 (ДЗ-133ЭЦ), КС-6973А, МСН-10, ДС-143А, ДП-1604	Система привода, лебедка, редуктор отбора мощности, привод бруса трамбующего, редуктор, ступицы колес	3741-3103038
60х85х12	Днепр	Коленвал	МТ-801190
64х90х10	ГАЗ-3307	Ступица передняя	53А-3103046
2.2-64×95×10	ЯМЗ, МАЗ, ЛАЗ, ПТЗ	Коленвал, блок цилиндров	201-1005034-Б3
1.2-65x90х10	ГАЗ, Газель, Т-40, Д-65, ЮМЗ, МТЗ, ДТ-75, Амкодор-ТО-18А, ДС-143А, МЗКТ-65158, ЛБУ-50, МТП-71А, ЛТ-72 Б, ЗАЗ-968, ЛуАЗ	Задняя ступица, редуктор отбора мощности, рулевое управление, коробка передач, коленвал	2531311-51; 968-1005159
2.2-65x90х10	ГАЗ-3302, МАЗ, Амкодор, НефАЗ, ДЗ-122, ТДТ-55А, ДС-143А, МСН-10, ЛБУ-50, ММЗ Д-260.1, ДЗ-98В, Д-65, ДЗ-143, ЮМЗ-6Л	Ступица задняя, гидроцилиндр стрелы, оборудование погрузочное, редуктор отбора мощности, коробка передач, подвеска и блок цилиндров, приводной шкив, лебедка, коленвал, полуось	5434-2304130; 260-1002055; 53А-3103038
70х90х10	ВАЗ-2101-2107, ИЖ, ЗАЗ, АЗЛК, Lanos, Chevrolet Lanos, Chevrolet Niva 1.7	Поршни, шатуны и коленчатый вал задний, картер масляный и крышки блока	2101-1005160; 2101-1005160-03 21010-1005160-02-0;
2.2-70×92×10	ЯМЗ, КамАЗ, МАЗ, Урал, КрАЗ, ЛАЗ, ЗИЛ	Сальник хвостовика, вторичный вал КПП, мост задний/крышка подшипника, коробка передач	210-1701211-А3; 864195(Б/П); 210-1701210А
70х92х16	КаМАЗ	Фланцы валов КП, РК и ГП	864180
1.2-70x95х10	Т-25, ДТ-75, К-700/701/703, ЭОВ-4421, Амкодор-333А (ТО-18Б2), ПБУ-2, МТП-71А, ЛБУ-50	Ходовая часть, коробка передач, гидросистема, редуктор верхний
2.2-75×94×10	ЯМЗ, МАЗ, ПТЗ, ЛАЗ	Муфта опережения впрыска ТНВД	236-1121090-А2; 33-1121090
1.2-75x100	ЯМЗ, МАЗ, ЛАЗ, ЛиАЗ, Амкодор, А-01, А-41, Д-440, СМД-18...22, МТЗ, К-700, ТДТ-55	Сальник хвостовика, коробка передач, мосты передний и задний, вал карданный	500-2402052
2.2-75×102×10	ЯМЗ, КамАЗ, ЗИЛ, УралАз	Коленвал, вторичный вал КПП/ передняя ступица, блок цилиндров двигателя	238-1721088; 740.1005034; 486503-П; 5301-3103172
76х100х11	Москвич-412, -2138	Коленвал, задний	408-1005160
80х100х10	ВАЗ-2108 и 16-клапанный двигатель, Волга, Газель	Коленвал, задний	2108-1005160
1.2-80x105х10	М412, А-01, А-41, Д-440, МТЗ, ЮМЗ, ВТЗ, МАЗ-4370, Амкодор, ДЗ-98В, КС-6Б, КДЭ-163, Т-25А, ЭО-5111Б, ПБУ-2	Сальник хвостовика, рабочее оборудование, вал промежуточный
2.2-80x105х10	М412, А-01, А-41, Д-440, МТЗ, ЮМЗ, МАЗ-4370, Амкодор, ПБУ-2, ЮМЗ-6Л, МТ-ЛБ, ДЗ-98В, МСН-10, Москвич-412	Сальник хвостовика, коленвал, рабочее оборудование, вал промежуточный, ходовая часть/рама, сцепление/гибкая муфта, редуктор промежуточный, мост передний ведущий	412-100516
82х105х10	Москвич-412, ИЖ	Коленвал, задний	412-1005160-02
1.2-85x110х12	ЯМЗ, МАЗ, Д-21, Д-144, ДТ-75, ЮМЗ, МТЗ, ТДТ-55А, К-700, МЗКТ-8006, МЗКТ-65158, МЗКТ-69234	Сальник хвостовика, мост задний, мост средний, передача карданная	5432-2402052
1.2-90x120х12	МАЗ, КРАЗ, КАМАЗ-4308, ТАТРА, ЛиАЗ, Ikarus, МЗКТ, МоАЗ, Т-170/130	Ступица передняя, коробка передач, ходовая часть, передний тормоз, перерабатывающее оборудование	500-3103038
2.2-92x120х12	ЯМЗ, МАЗ, МоАЗ, МЗКТ	Ступица передняя, повышающая передача, раздаточная коробка, ось передняя, редуктор вращения	500-3103038; 543-1731104-01; 543-3103036-01
1.2-100x125х12	ТДТ-55, Т-170/130, МТЗ, Камаз, Амкодор, ПБУ-2, ЛБУ-50, ТТМ-3902 "Тайга", ДЗ-143, МТП-71А, ДС-143А	Двигатель, гидроцилиндр, ходовая часть, погрузочное оборудование, редуктор	740-1318166-01
1.2-105x130х12	КамАЗ, Амкодор, ЗИЛ, МАЗ, ГС-14.02, ЭО-4225А, МТП-71А	Фиксатор маховика, коленчатый вал, гидроцилиндр стрелы, гидроцилиндр рукояти, трансмиссия, ступица моста	740-1005160
1.2-110x135х12	Д-260, ТДТ-55, СМД-23/24/31, К-700, ЛЗА 4014, КС-4361А, ДЗ-98В, КС-6Б	Коленвал, ходовая часть, коробка передач, редуктор промежуточный, редуктор планетарный	260-1002305
1.2-119×146×10	ЯМЗ	Коленвал	201-1005160-А3
1.2-120x150	МАЗ, МЗКТ, ЯМЗ	Задняя ступица	5336-3104038
2.2-130×155×10	ЯМЗ, МАЗ	Ступица и тормозной барабан заднего колеса	500А-3104038
1.2-130x160х15	МАЗ, МЗКТ, ЯМЗ, ЛиАЗ, Ikarus, ЛАЗ	Задняя ступица, передний тормоз, передняя ось и ось прицепа, тормозной барабан заднего колеса	500-3104038
1.2-130×160×14/16	ЯМЗ, МАЗ, КРАЗ, ЛиАЗ, Ikarus, ЛАЗ	Ходовая часть, ступица передних колес, ступица задних колес, передний тормоз, ось прицепа	500-3104038; 500УС-3104038
2.2-140×170×13	ЯМЗ, МАЗ, ПТЗ, ЛАЗ	Коленвал, блок цилиндров, картер маховика	236-1005160-А2
