Статья. Шевронная лента - характеристики основных видов.
Если вы ищете эффективный способ транспортировки сыпучих грузов, шевронная лента — это конвейерная лента, которая может выполнить свою работу. Эта специальная лента специально разработана для перемещения крупнокусковых и штучных грузов по наклонной плоскости, что делает ее идеальной для промышленных условий. Шевронная лента способна транспортировать материалы под углом от 20 до 45 градусов, обеспечивая безопасную и эффективную доставку ваших товаров к месту назначения.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Наша резинотканевая лента имеет трехмерный шевронный рисунок, который проходит по всей ее длине, что позволяет транспортировать товары под углом. Шевронная конструкция состоит из профилированных ребер высотой от 10 до 35 мм, обеспечивающих устойчивость к любому возможному качению или падению транспортируемых материалов. Благодаря шевронному рисунку ваше предприятие может обеспечить безопасное и эффективное движение товаров на конвейере, повысив производительность и сократив время простоя.
ОБЗОР ХАРАКТЕРИСТИК И СТОИМОСТИ ШЕВРОННЫХ РЕМНЕЙ
Наименование продукции | h - высота шеврона, мм | В - ширина шеврона, мм | t - толщина ленты, мм | Ширина ленты, мм |
---|---|---|---|---|

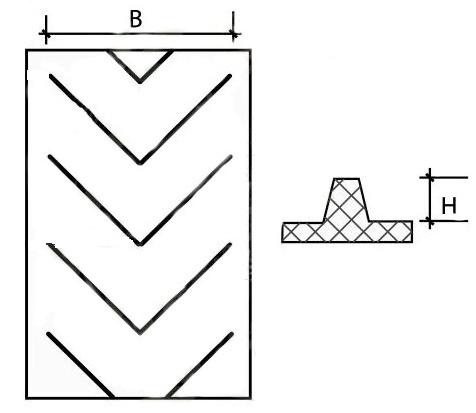

Шевронная лента закрытого типа V (Б1) | 6 | 570 | 5 | 800 |
710 | 7 | 800 | ||
730 | 10 | 800 | ||
900 | 12 | 1000 | ||
1200 | 12 | 1400 | ||
10 | 300 | 7 | 500 | |
500 | 10 | 650 | ||
15 | 350 | 10 | 500 | |
520 | 12 | 650 | ||
20 | 450 | 10 | 500 | |
585 | 12 | 650 | ||
25 | 550 | 10 | 650 | |
800 | 12 | 800 | ||

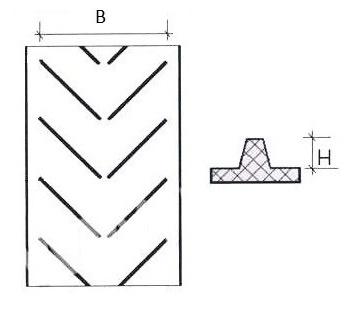

Лента шевронная открытого типа V (Б2) | 6 | 570 | 5 | 650 |
710 | 7 | 800 | ||
730 | 10 | 800 | ||
1150 | 12 | 1200 | ||
1200 | 12 | 1200 | ||
10 | 300 | 7 | 500 | |
500 | 10 | 650 | ||
15 | 350 | 10 | 500 | |
530 | 12 | 650 | ||
1200 | 12 | 1200 | ||
20 | 450 | 10 | 600 | |
585 | 12 | 650 | ||
25 | 550 | 10 | 650 | |
800 | 12 | 800 | ||
900 | 12 | 1000 | ||

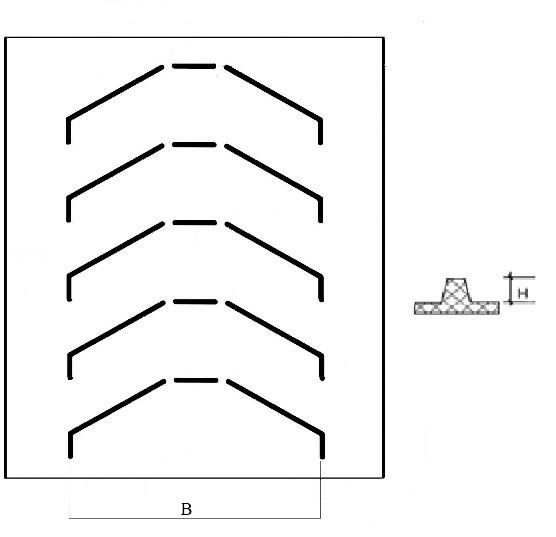

Лента шевронная резинотканевая открытого типа Б3 | 20 | 450 | ||
25 | 550 | 10 | 650 | |
800 | 12 | 900 | ||
900 | 12 | 1000 | ||
Шевронная лента закрытого типа V Б4 с формовым бортом | 6 | 570 | 570 | |
710 | 710 | |||
730 | 730 | |||
1150 | 1150 | |||
1200 | 1200 | |||
10 | 300 | 300 | ||
500 | 500 | |||
15 | 350 | 350 | ||
530 | 530 | |||
1200 | 1200 | |||
20 | 450 | 600 | ||
585 | 585 | |||
25 | 550 | 550 | ||
800 | 800 | |||
900 | 900 | |||

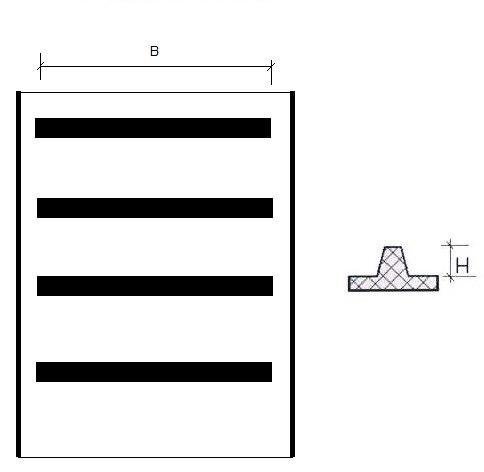

Резинотканевая шевронная лента типа Б5
|
15 | 900 | 10 | 900 |

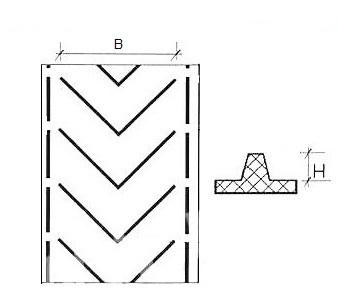

Лента шевронная открытого типа V (Б4-1) с формовым бортом |
20 | 585 | 12 | 585 |
Ремни могут быть открытыми или закрытыми и производятся в различных формах, таких как «Y», «U» и «V». Высота ребра профиля не всегда является ключом к эффективной транспортировке материала, но может существенно повлиять на потребление энергии. Соотношение высоты шеврона, диаметра стержня и типа ткани являются важными факторами, которые следует учитывать при выборе правильного ремня. Когда речь идет об эффективной транспортировке материалов, правильный ремень может иметь решающее значение. Существует два основных типа ремней: открытые и закрытые. Ремни также могут быть разных профилей, таких как «Y», «U» и «V». Хотя заманчиво думать, что более высокая высота ребра автоматически приведет к лучшей транспортировке материала, это не всегда так. Выбор неправильного профиля может привести к высокому энергопотреблению, что может повлиять на вашу прибыль. Вот почему очень важно учитывать соотношение высоты шеврона, диаметра стержня и типа ткани при выборе правильного ремня для ваших нужд.
Соотношение высоты шеврона, диаметра валов и типа ткани.
Высота шеврона | Тип каркаса/кол-во прокладок | Минимально допустимые значения диаметров | ||
---|---|---|---|---|
Приводного барабана | Хвостового барабана | Натяжных барабанов | ||
6 мм | 250/2 | 250 | 250 | 160 |
400/3 | 315 | 250 | 200 | |
500/3 | 400 | 350 | 250 | |
15 мм. ~ 17 мм. | 250/2 | 300 | 250 | 200 |
400/3 | 350 | 315 | 250 | |
500/4 | 500 | 400 | 350 | |
25 мм. ~ 32 мм. | 250/2 | 300 | 215 | 250 |
400/3 | 400 | 350 | 315 | |
500/4 | 500 | 400 | 350 | |
600/4 | 600 | 500 | 400 |
Можно выделить следующие особенности конструкции и работы шевронных ремней от ООО «Кирелис»:
- Резиновая футеровка и профиль объединены в одно полотно.
- Ремень составляет монолитную конструкцию для максимальной гибкости и долговечности.
- Обладает способностью легко формировать лоток в поперечном направлении, что имеет решающее значение для конвейеров с желобами.
- Обладает высокими показателями адгезии.
- В процессе производства используется высококачественная износостойкая резина и тканевая основа из полиамида и полиэстера, что значительно снижает удлинение.
- Также доступны резиновые болты.
Максимальный угол для формирования лотка конвейерной ленты:
Стандартная группа роликов | Высота профиля 15 мм | Высота профиля 25 и 32 мм |
---|---|---|
Состоит из 3-роликов | 30° | 25° |
Состоит из 2 роликов | 30° | 25° |
Количество лент на стык:
Вид стыковки | Лента EP 250/2 | Лента EP 400/3 | Лента EP 500/4 |
---|---|---|---|
Стыковка горячим способом | 0.65 м | 0.85 м | 1.10 м |
Стыковка холодным способом | 0.70 м | 0.90 м | 1.2 м |
РЕМЕНЬ ШЕВРОННЫЙ - ОБОЗНАЧЕНИЕ
- 2ШВР – лента общего назначения шевронного типа
- 500 – ширина ленты в мм
- ТК-200-2 – тип ткани каркаса
- 5 – верхний слой резины в мм
- 2 – нижний слой резины в мм
- РБ – резиновый борт
- рисунок V (галочка или елочка)
- h-15 – высота профиля в мм
- B-350 – ширина профиля в мм
ПРОИЗВОДСТВО РЕМНЕЙ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
ООО «Кирелис» производит шевронные ремни по технологии горячей вулканизации. Уникальная технология позволяет производить монолитную ленту по техническому заданию заказчика. Метод горячей вулканизации обеспечивает ленте гибкость, эластичность и функциональное применение, в отличие от метода холодной вулканизации. Выбор типа и высоты ребра зависит от транспортируемого материала и угла наклона:
Тип материала | Пример материала | Макс. угол наклона | |||
---|---|---|---|---|---|
Высота грунтозацепа | |||||
H(мм): 12 |
H(мм): 16 |
H(мм): 25 |
H(мм): 32 |
||
Порошкообразный | Мука, сахар, известь | 25° | 25° | 28° | 30° |
Малообразивные | Кукуруза, ячмень, пшеница, рожь и др. | 20/25° | 20/25° | 25/30° | 25/30° |
Легко-скатывающиеся | Гравий, землю, камень и т. д. | 25° | 25° | 28° | 30° |
Липкий | Мокрый песок, пепел, мокрая глина, и т. д. | 30° | 30/35° | 35/40° | 40/45° |
Упакованный | Мешки, бумажные мешки, и т. д. | 30/35° | 30/35° | 35/40° | 35/40 |
Благодаря разнообразию рисунков профиля и разной высоты шевронные ремни используются во многих областях сельского хозяйства, промышленности и производства.
Основные области применения:
- Деревообрабатывающая и горнодобывающая промышленность
- Подъемные, погрузочно-разгрузочные конвейеры
- Угольная и коксохимическая промышленность
- Пищевая промышленность (производство сахара)
- Сельское хозяйство: транспортировка свеклы, круп, картофеля и удобрений
- Мобильные дробилки и экраны
- Участки добычи песка и каменя
Ремни резинотканевые с ребрами находят широкое применение в транспортных системах общего и специального назначения. Конструктивные преимущества шевронных конвейеров позволяют транспортировать любые грузы под углом.
ПРОИЗВОДСТВО И ПРОДАЖА ШЕВРОННЫХ РЕМНЕЙ
ООО «Кирелис», производитель и дистрибьютор резинотехнических изделий, предлагает приобрести шевронные ленты в готовом виде или заказать изготовление.
