Техпластина для дорожной техники — описание и размеры

Пластина для дорожно-строительной техники (лемех отвала, накладка, скребок) предназначена для нужд коммунального хозяйства для установки на рабочий край снегоуборочных ножей, грейдеров, ковшей дорожной и строительной техники. Не допускается попадание масла, бензина, керосина и других веществ, разрушающих резину. Поставляются размером 40х250х500 мм и 40х250х1000мм.

Физико-механические показатели:

Условная прочность при растяжении, МПа, не менее	4
Относительное удлинение при при разрыве, %, не менее	40
Твёрдость по Шору А, ед., в пределах	50-80
Истираемость, куб.м/ТДж, не более	100
Морозостойкость по эластичному восстановлению после сжатия, при t° от -40°С,%, не более	40
Температура эксплуатации, °C	-50…+50

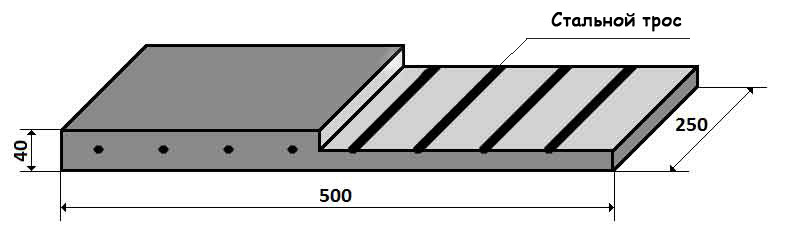

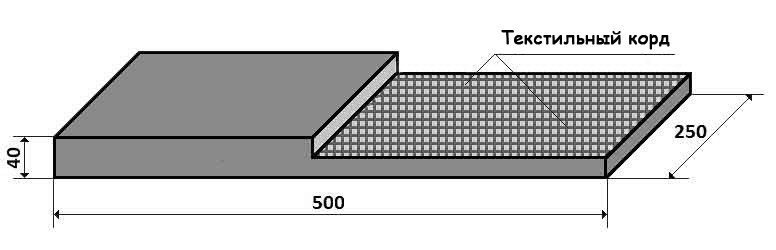

Пример приблизительного расположения тросов и текстильного корда в пластине:

Материалы, предназначенные для армирования пластин, и вид выполнения армирования.

№ п/п	Наименование материала	Вид армирования	Количество троса, шт.
1	Трос стальной	однорядное (двухрядное)	более 33
2	Сетка стальная (композитная) + трос стальной	однорядное (двухрядное)	от 5 до 32
3	Арматура полимерная (композитная)	однорядное (двухрядное)	более 33
4	Сетка полимерная (композитная) + арматура композитная (полимерная)	однорядное (двухрядное)	от 5 до 32
5	Ткань синтетическая	один слой (несколько слоев)	-
6	Металлокорд	один слой (несколько слоев)	-

При изготовлении армированных пластин с количеством троса от 5 до 32 штук (для габаритной длины от 1000 до 1116 мм), и от 5 штук до 10 штук (для габаритной длины 500 мм) допускается использовать сетку с прикреплением троса посредством полимерного хомута 2,5х100 мм.

Пластины для отвалов без армирования

Несмотря на отсутствие элементов армирования пластина устойчива к истиранию, так как на этапе проектирования резины был заложен двукратный запас прочности на постоянное механическое воздействие. Имеет повышенную устойчивость к реагентам, используемым коммунальными службами в зимний период. Несмотря на свои достаточно высокие эксплуатационные показатели, регулярное присутствие на поверхности пластины маслосодержащих жидкостей, бензина или керосина, быстро уменьшают ее срок службы.

Пластины для отвалов с металлическим кордом

Для армирования таких пластин применяют металлические нити толщиной не более 2,5 мм. Располагаются по максимально возможной площади пластины в хаотичном порядке. В результате жесткого армирования техпластина приобретает высокую прочность на критический изгиб. Она не расслаивается и не заламывается в процессе эксплуатации. Чаще всего применяется для выравнивания, сгребания и расчистки отвалами мусора, снега, наледи с любой поверхности. Наличие неровностей, люков или бордюров не помеха. В строительстве используется для разравнивания строительных материалов: щебня, песка, крошки.

Данный вид техпластин широко востребован не только за счет своей универсальности, но и эксплуатационной стойкости в любых климатических условиях. Техпластины с тросовым металлокордом хорошо переносят значительные перепады низких и высоких температур.

Пластины для отвалов с металлическим тросом

Техпластина резиновая на отвалы и лемехи дорожной спецтехники усиленная, включает каркасное армирование металлическими тросами диаметром от 6 до 8 мм. Армирующие тросы располагаются в ряд по всей площади пластины. Получаемая конструкция вкупе с износостойкими свойствами резины имеет увеличенный срок службы и хорошо устойчива к тяжелым повреждениям, высоким нагрузкам. Рекомендовано к использованию в тяжелых условиях для разравнивания неуплотненных строительных материалов, уборки мусора с брусчатки и асфальта, очистки дорог от наледи и уплотненного снега.

Пластины для отвалов с полимерным тросом

Армирование полимерным тросом пластин для отвалов необходимо, если требуется добиться от конструкции максимальной износостойкости. Полимерный трос имеет больший запас прочности, чем металлический и полностью безвреден для полотна. Одно из главных качеств данного армирования – отсутствие искрообразования и появления стружки металла на обрабатываемой поверхности.

Техпластины с полимерным тросом эффективны при расчистке территорий нефтебаз, аэродромов и автозаправок. Высокая износостойкость пластин позволяет устанавливать их на снегоуборочную технику, осуществляющих работу на длительные расстояния (трассы между городами).
